Возведение подпорных стен строительной компанией Уютный Дом

Подпорная стена — опорный элемент, инженерное сооружение, которое призвано удерживать от сползания или обрушения массива грунта на склонах.

Помимо укрепляющих подпорных стен, существуют декоративные и комбинированные типы конструкций.

Подпорная стена — сложное инженерное сооружение, состоящие из трех базовых элементов:

Фундамент. Подземная часть конструкции, воспринимающая все виды нагрузок на стену. На пучинистых грунтах фундамент заглубляют ниже уровня промерзания, чтобы обеспечить устойчивость стены не только к горизонтальному давлению грунта, но и к возможному проседанию почвы.

Тело подпорной стенки. Надземная часть конструкции, препятствующая расползанию грунта. Может достигать в высоту нескольких метров, в зависимости от рельефа участка. Кроме инженерных задач, надземная часть выполняет декоративную функцию, и потому выбор материала для тела стены согласовывают с общим стилем участка.

Дренажная система. Обеспечивает отток воды от подпорной стены. Состоит из дренажного слоя (гравийная засыпка), перфорированных дренажных труб диаметром 10 см, а также нередко из поверхностного водоотвода или специальных дренажных отверстий в теле стены.
Конструкция подпорных стен и стен подвалов должна устанавливаться, исходя из технико-экономической целесообразности в конкретных условиях строительства, с учетом максимального снижения материалоемкости, трудоемкости и стоимости строительства, а также с учетом условий эксплуатации конструкций.

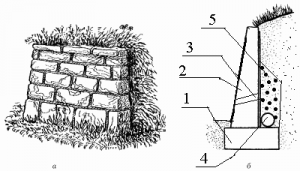

Подпорная стена. Упрощенная схема.
Подпорная стена. Упрощенная схема.

а – общий вид подпорной стенки; б – разрез подпорной стенки, где:1 – фундамент; 2 – тело; 3 – дренажное отверстие; 4 – дренажная труба; 5 – гравий.









Не рекомендуется сооружать подпорные стены самостоятельно, без привлечения специалистов. Инженеры нашей компании имеют многолетний опыт в проектировании возведении подпорных стен. Обратитесь за консультацией в компанию «Уютный Дом», чтобы получить исчерпывающую информацию о подобных типах конструкций и сооружений.

При проектировании подпорных стен принимаются конструктивные схемы, обеспечивающие необходимую прочность, устойчивость и пространственную неизменяемость сооружения в целом, и его отдельных элементов на всех стадиях возведения и эксплуатации.

В качестве материала для возведения подпорных стен может применяться железобетон, бетон, соответствующей проектной марки, бутобетон и кладка из камня. В зонах, где конструкция подвержена попеременному замораживанию и оттаиванию, обязательно применение соответствующих нормам морозостойкости марок бетона. На бутобетон и каменную кладку распространяются те же требования к морозостойкости, что и к бетонным и железобетонным конструкциям.

Подпорные стены подразделяются на массивные и тонкостенные. Массивные подпорные стены обеспечивают устойчивость на сдвиг, при горизонтальном давлении грунта в основном собственным весом стены. Тонкостенные подпорные стены обеспечивают устойчивость собственным весом, вкупе с весом грунта, вовлекаемого конструкцией стены в работу.

Массивные стены могут возводиться из монолитного бетона, сборных бетонных блоков, бутобетона и каменной кладки. Тонкостенные подпорные стены могут быть монолитными, сборными и сборно-монолитными.

Проектирование, возведение и эксплуатация подпорных стен должны выполняться в строгом соответствии с требованиями СНиП и ГОСТ к конструкции и материалам, с учетом климатических факторов, внешнего воздействия и нагрузок в процессе эксплуатации.
Помимо монолитных сооружений, в качестве декоративных элементов на участке, где требуется террасирование для устройства невысоких стен можно использовать дерево, металл, габионы, металлическую сетку, геотекстиль, георешетку.



Особенное внимание к качеству материалов и к требованию стандартов следует уделить при возведении наружных стен подвалов – одной из разновидностей подпорных стен. Подпорные стены подвалов следует возводить в строгом соответствии со стандартами СНиП 2.09.03-85 с обязательным привлечением специалистов.



Стены подвалов подразделяются на массивные (каменная кладка, бетон, бетонные блоки), работающие на сжатие, и гибкие (монолитный железобетон или сборный железобетон), работающие на сжатие и изгиб в вертикальной или горизонтальной плоскостях. Массивные стены возводятся в подвалах зданий, с наружными несущими стенами при небольшой глубине подвала (до 3 м) и небольшой нагрузке (до 1 тс/м2). Гибкие стены возводятся в подвалах каркасных зданий. В подвалах более 3 м и при значительных нагрузках применяются стены из сборных железобетонных панелей, опертых на перекрытие и работающих на изгиб в вертикальной плоскости. При наличии грунтовых вод применяют стены из монолитного железобетона.

При нарушении равновесия сил подпорная стенка может потерять устойчивость, вследствие чего могут возникнуть деформации конструкций, иногда приводящие к их полному разрушению. Наиболее часто встречаются такие деформации, как опрокидывание, сдвиг и навал стенки на грунт. Явление навала характерно только для высоких подпорных стенок.

Подпорные стенки удачно сочетаются с разнообразными парковыми конструкциями: лестницами, скамьями, цветниками и решетками с вьющимися растениями, вазонами, светильниками, скульптурой. Их также комбинируют с озелененными откосами.

При проектировании подпорных стенок в садах и парках часто используют типовые конструкции. Размеры всех элементов конструкции определяет проектировщик. В связи с этим, прежде чем приступать к проектированию, необходимо ознакомиться с результатами анализа почв и гидрологическим режимом, затем произвести расчет высоты стенки по проекту вертикальной планировки территории. Учитывая полученные данные, необходимо проанализировать возможные конструктивные решения, чтобы выяснить, что больше всего подходит для применения в данных условиях, принимая во внимание нагрузки на конструкцию, материалы и климатические особенности района проектирования.

Если высота подпорной стенки, включая фундамент, превышает 3 м, а глубина фундамента меньше 60 см или на участке в качестве основания будут использованы неустойчивые слабые грунты, то необходима консультация специалиста, который произведет детальный расчет устойчивости конструкции.





Специалисты строительной компании “Уютный Дом” имеют большой опыт и множество наработок в области проектирования и возведения подпорных стен всех типов: как декоративных, так и укрепительных.

Обращайтесь по опубликованным на сайте адресам и телефонам компании, чтобы получить исчерпывающую консультацию по проектированию и строительству подпорных стен на вашем участке непосредственно от ведущих инженеров компании!



Смотрите небольшую галерею фотоизображений процесса возведения подпорной стены инженерами строительной компании Уютный Дом.
